Mengapa Pemilihan Power Supply CCTV yang Tepat Sangat Penting?

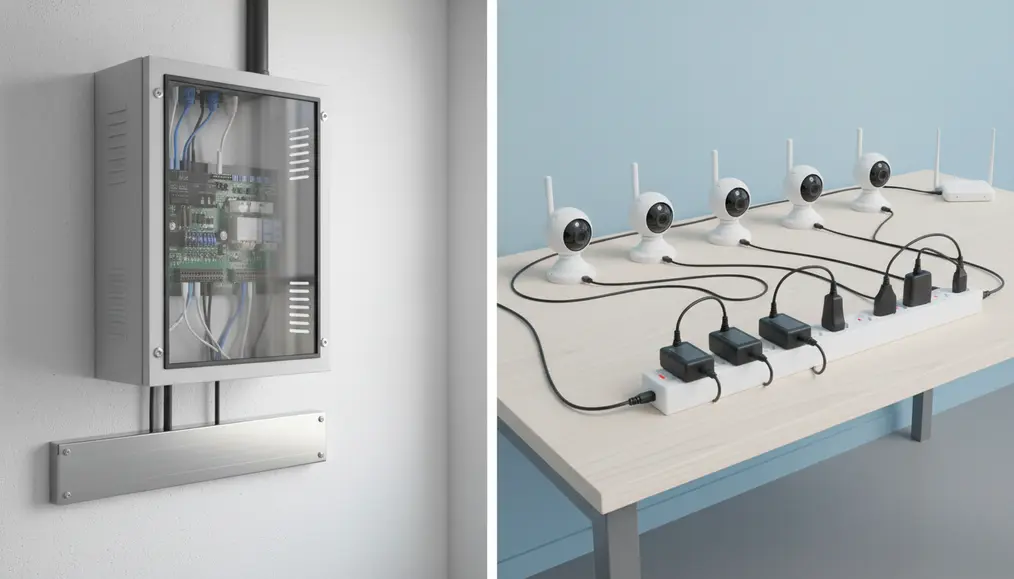

Memahami Jenis Power Supply CCTV: Sentral vs. Adaptor Individu
Power Supply CCTV Sentral (Jaring)
Sistem ini menggunakan satu unit AC to DC Converter berskala besar yang ditempatkan di dalam sebuah Power Distribution Box. Modul ini membagi aliran arus listrik ke beberapa terminal keluaran (channel) yang masing-masing dilindungi oleh sekring pengaman (fuse). * Kelebihan: Manajemen kabel di ruang kontrol jauh lebih rapi, terpusat pada satu titik panel daya, memudahkan proses perawatan berkala, dan menghemat ruang stopkontak AC. Kelemahan: Memiliki risiko Single Point of Failure. Jika sirkuit switching pusat mengalami kerusakan total, seluruh kamera yang terhubung ke panel tersebut akan langsung mati bersamaan. Maka dari itu, kami selalu mensyaratkan penggunaan modul jaring yang memiliki sistem proteksi beban berlebih (overload protection*) dan sirkuit anti-korsleting aktif.Adaptor CCTV Individu
Sistem ini menempatkan satu adaptor kecil khusus untuk menyuplai daya ke masing-masing kamera secara mandiri. Adaptor dipasang pada stopkontak terdekat dari posisi fisik kamera terpasang. Kelebihan: Memiliki sistem redundansi yang sangat baik. Apabila terjadi kerusakan pada salah satu adaptor, hanya satu kamera saja yang padam, sementara kamera lainnya di dalam jaringan tetap merekam tanpa gangguan. Proses troubleshooting* kerusakan juga jauh lebih cepat. * Kelemahan: Memerlukan instalasi stopkontak AC di dekat setiap titik pemasangan kamera. Hal ini sering kali mengganggu estetika interior bangunan jika tidak direncanakan dengan matang sejak awal rekonstruksi kabel.Konsep Dasar Perhitungan Kebutuhan Daya CCTV
Hukum Ohm dan Pengaruh Hambatan Kabel Terhadap Tegangan Drop" loading="lazy">
Memahami Amper (Arus Listrik) dan Voltase
Voltase (V): Ini adalah tegangan dorong aliran listrik. Mayoritas kamera pengawas modern beroperasi menggunakan tegangan 12V DC (arus searah). Menyuplai kamera dengan voltase di bawah spesifikasi akan membuatnya gagal melakukan booting*. Sebaliknya, memberikan voltase berlebih di atas toleransi akan langsung membakar sirkuit internalnya. Amper (A): Ini merupakan volume arus listrik aktual yang dialirkan. Penyuplai daya wajib memiliki kapasitas total arus yang lebih besar atau minimal sama dengan akumulasi konsumsi semua kamera yang terhubung. Kekurangan arus (Amper) adalah biang kerok utama yang memicu drop tegangan serta panas berlebih (overheating*) pada sirkuit adaptor. Untuk memahami lebih mendalam mengenai sifat kelistrikan ini, kamu bisa merujuk pada panduan teknis hukum dasar arus listrik searah (DC) yang menjelaskan pergerakan elektron pada sistem tegangan rendah.Daya Konsumsi Kamera CCTV
Spesifikasi konsumsi daya tiap kamera selalu dicantumkan oleh pabrikan pada stiker bodi atau lembar spesifikasi teknis. Nilai ini sering kali ditulis dalam satuan Watt (W). Untuk mengubahnya ke satuan Amper (A), gunakan rumus konversi daya standar berikut:Amper (A) = Daya (Watt) / Tegangan (Volt)Sebagai contoh, jika sebuah kamera ColorVu membutuhkan daya puncak sebesar 12 Watt pada tegangan kerja 12 Volt, maka arus yang ditarik adalah: 12W / 12V = 1 Ampere. Ingat, konsumsi daya tidak bersifat statis. Kamera dengan fitur inframerah (IR) intensitas tinggi, teknologi Full-Color dengan lampu sorot LED terintegrasi, atau modul penggerak motorik pada tipe PTZ (Pan-Tilt-Zoom) akan menyedot arus listrik berkali-kali lipat lebih besar saat fitur-fitur tersebut aktif bersamaan di malam hari.
Daftar Rata-Rata Konsumsi Daya Tipe Kamera CCTV
Berikut adalah tabel acuan konsumsi daya riil di lapangan berdasarkan hasil pengujian beban arus DC yang dilakukan oleh tim teknis kami pada berbagai tipe kamera:| Tipe Kamera CCTV | Kondisi Operasional | Konsumsi Daya (Watt) | Arus Maksimal (Amper @12V DC) |
|---|---|---|---|
| Analog Dome Standard | Siang Hari (IR Off) | 2.5W - 3.5W | 0.2A - 0.3A (200mA - 300mA) |
| Analog Bullet (Long Range) | Malam Hari (IR Active) | 5W - 7W | 0.4A - 0.6A (400mA - 600mA) |
| IP Camera (Standard PoE/Non-PoE) | Malam Hari + Inframerah | 6W - 8W | 0.5A - 0.7A (500mA - 700mA) |
| ColorVu / Full-Color (LED On) | Malam Hari (White LED Aktif) | 8W - 10W | 0.7A - 0.8A (700mA - 800mA) |
| PTZ Speed Dome Camera | Motor Berputar + IR Aktif | 15W - 24W | 1.2A - 2.0A (1200mA - 2000mA) |
Panduan Langkah demi Langkah Perhitungan Daya Adaptor CCTV
Langkah 1: Catat Konsumsi Arus Maksimal Tiap Kamera
Buat daftar inventaris seluruh jenis kamera yang akan dipasang, lalu catat nilai konsumsi arus puncaknya (saat malam hari dengan mode IR/LED menyala penuh). Sebagai ilustrasi proyek kecil dengan 4 kamera: * Kamera 1 (Analog Dome): 0.5A (500mA) * Kamera 2 (Analog Bullet): 0.7A (700mA) * Kamera 3 (ColorVu): 0.8A (800mA) * Kamera 4 (PTZ Speed Dome): 1.5A (1500mA)Langkah 2: Jumlahkan Seluruh Kebutuhan Arus (Amper)
Hitung total kebutuhan arus statis dengan menjumlahkan semua nilai di atas:Total Arus Riil = 0.5A + 0.7A + 0.8A + 1.5A = 3.5AJangan langsung membeli unit berkapasitas pas-pasan 3.5A! Modul penyuplai daya yang dipaksa bekerja terus-menerus pada kapasitas 100% akan mengalami thermal stress dan cepat rusak. Tambahkan margin toleransi keamanan sebesar 20% hingga 30% untuk menjaga Efisiensi Switching agar tetap dingin dan awet:
Arus yang Direkomendasikan = 3.5A x 1.25 (Margin 25%) = 4.375 AmpereBerdasarkan hasil kalkulasi ini, kamu memerlukan modul daya dengan kapasitas output minimal 5 Ampere.
Langkah 3: Perhitungkan Faktor Hambatan Kabel
Hambatan bahan penghantar sangat memengaruhi tegangan akhir di ujung sirkuit. Jika kamu menggunakan kabel tipis dengan ketebalan tembaga yang tidak memenuhi standar AWG (American Wire Gauge), maka kehilangan daya akan semakin besar pada jarak jauh. Untuk meminimalkan rugi daya, selalu pilih kabel coaxial tipe RG59/RG6 dengan inti tembaga murni (solid copper), atau gunakan kabel UTP berkualitas tinggi untuk implementasi IP Cam berbasis PoE. Jika kamu ingin menghindari kerumitan teknis dalam menghitung hambatan sirkuit dan tarikan kabel ini, sangat disarankan menggunakan layanan instalasi CCTV dengan perhitungan daya presisi dari Home Steril guna menjamin hasil pemasangan yang aman, rapi, dan bebas dari bahaya malfungsi kelistrikan.Langkah 4: Pilih Modul Daya dengan Output yang Sesuai
Dari simulasi Langkah 2, pilihan logisnya adalah mencari modul AC to DC Converter berspesifikasi 12V 5A. Menggunakan kapasitas di atas kebutuhan riil memberikan kelonggaran jika kelak kamu ingin menambah unit kamera baru, sekaligus memperpanjang masa pakai alat karena sirkuit penyuplai daya bekerja dalam batas beban aman (sekitar 70% dari kapasitas maksimalnya).Cara Memilih Power Supply CCTV yang Awet: Tips Mekanis Lapangan
Dari puluhan merek yang pernah kami uji di lapangan, berikut adalah kriteria wajib untuk mendapatkan modul penyuplai daya yang tangguh dan tahan lama: 1. Efisiensi Switching Tinggi: Pilih modul tipe switching yang memiliki tingkat efisiensi daya di atas 80%. Semakin tinggi efisiensinya, semakin sedikit energi listrik terbuang yang berubah menjadi panas, sehingga komponen sirkuit di dalamnya tidak cepat mengalami penuaan dini. 2. Sistem Proteksi Kelistrikan Aktif: Pastikan unit memiliki fitur proteksi tiga lapis: Overload Protection (mencegah beban berlebih), Short Circuit Protection (memutus arus seketika saat korsleting), dan Over Voltage Protection (melindungi kamera dari lonjakan tegangan mendadak). 3. Konstruksi Fisik (Casing) Berpori: Untuk model terpusat, pilih unit jaring yang menggunakan bodi berbahan aluminium berlubang (jaring) berkualitas tinggi demi kelancaran pelepasan panas. Pasang di dalam Power Distribution Box khusus yang memiliki kunci pengaman. 4. Hindari Komponen Ringan (Palsu): Modul murah sering kali memangkas biaya produksi dengan membuang komponen kumparan penyaring (noise filter) dan memakai kapasitor berkualitas rendah. Adaptor yang baik biasanya terasa lebih solid dan berbobot saat dipegang. 5. Penempatan di Area Dingin: Selalu tempatkan modul kelistrikan di area yang kering, berventilasi udara baik, dan terhindar dari paparan debu tebal maupun kelembapan tinggi untuk menghindari korosi pada terminal terminal kabel. Dengan menerapkan metode kalkulasi dan seleksi perangkat yang presisi ini, kamu dapat meminimalkan pengeluaran tak terduga untuk servis kamera dan memastikan sistem keamanan properti kamu aktif andal sepanjang waktu.Mengapa Kamu Harus Memilih Jasa Pasang CCTV di Home Steril?
- ✅ Teknisi CCTV berpengalaman & profesional: Instalasi dilakukan oleh teknisi terlatih yang memahami standar kelistrikan dan estetika. Proses pemasangan rapi, aman dari korsleting, dan tidak merusak interior rumah atau kantor.
- ✅ Produk original & bergaransi resmi: Menggunakan paket CCTV dari brand ternama seperti Hikvision, Dahua, dan HiLook dengan jaminan garansi resmi pabrik.
- ✅ Pantau CCTV online real-time dari HP: Setiap paket instalasi sudah termasuk setting CCTV online ke smartphone (Android/iOS) sehingga kamu bisa memantau rumah, toko, atau gudang kapan saja.
- ✅ Harga pasang CCTV transparan (terima beres): Harga all-in tanpa biaya tersembunyi, sudah termasuk unit, kabel, jasa pasang, dan setting. Solusi pasang CCTV murah & jelas.
- ✅ Layanan after sales & service responsif: Menyediakan layanan purna jual untuk maintenance CCTV dan perbaikan jika terjadi kendala teknis di kemudian hari.
- ✅ Gambar jernih siang & malam (night vision): Kamera dilengkapi infrared/ColorVu sehingga hasil rekaman tetap jelas meski kondisi gelap, ideal untuk pengawasan 24 jam.
- 🌟 Rating dan review terbaik Pasang CCTV di Google, dibuktikan dengan pengalaman pelanggan yang puas.
- 🎁 Free merchandise eksklusif untuk setiap pemesanan.
- 🎉 Free voucher cuci sepatu dari Sneakershoot sebagai bonus tambahan.
Testimoni Pelanggan Home Steril
★★★★★ – Budi Santoso: Pemasangan CCTV sangat rapi dan cepat. Hasilnya jernih dan bisa dipantau dari HP, sangat membantu pengawasan toko saya.
★★★★★ – Siti Aminah: Teknisi Home Steril sangat profesional. Mereka membantu menghitung kebutuhan daya dengan tepat dan menjelaskan setiap prosesnya. Sangat direkomendasikan!
★★★★★ – Rio Fernando: Harga transparan dan tidak ada biaya tersembunyi. Pelayanannya ramah dan after sales-nya responsif jika ada kendala.
★★★★★ – Lina Wijaya: Kamera CCTV dari Home Steril kualitasnya bagus dan bergaransi. Kini rumah saya terasa lebih aman dan tenang.
★★★★★ – Agung Prasetyo: Puas sekali dengan hasil pemasangan CCTV di gudang saya. Teknisi ahli dan sangat membantu dalam pemilihan Power Supply CCTV yang pas.
BACA JUGA: Pasang CCTV Perumahan & Cluster: Sistem Keamanan Lingkungan
Anatomi Mikro Kegagalan Daya: Analisis Degradasi Material dan Efek Termal
Di balik angka-angka matematis di atas kertas, terdapat realitas fisik yang terjadi pada material tembaga dan sirkuit elektronik di dalam sistem pengawasan kamu. Ketika arus DC dialirkan terus-menerus selama 24 jam, interaksi antara material, suhu, dan lingkungan tropis akan memicu penurunan performa secara drastis. Memahami sains di balik kegagalan ini adalah pembeda antara instalator amatir dan ahli sistem keamanan profesional.
[Gambar: Diagram Termografi Kerusakan Jalur Sirkuit SMPS Akibat Degradasi ESR Kapasitor Elektrolit]Oksidasi Tembaga dan Lonjakan Resistivitas Kabel (Aspek Fisika-Kimia)
Kabel coaxial maupun UTP menggunakan tembaga sebagai media transmisi daya utama. Namun, dalam kondisi iklim tropis dengan kelembapan tinggi, permukaan tembaga akan bereaksi dengan oksigen membentuk lapisan Tembaga(II) Oksida (CuO) yang berwarna hitam atau kehijauan. Reaksi korosi ini secara drastis mengubah nilai resistivitas tembaga murni yang awalnya sangat rendah (sekitar 1.68 x 10^-8 Ohm-meter) menjadi berlipat ganda.
Secara mekanis, penumpukan lapisan oksida ini mempersempit area penampang efektif kabel yang menyalurkan elektron. Sesuai dengan hukum fisika material, hambatan listrik akan berbanding terbalik dengan luas penampang kabel. Akibatnya:
- Efek Termal Joulean: Hambatan yang meninggi memaksa energi listrik berubah menjadi panas di sepanjang kabel, bukan menjadi daya untuk kamera.
- Rugi Tegangan Akut: Nilai drop voltase yang kamu hitung di awal akan melesat naik seiring berjalannya waktu karena kabel mengalami penuaan dini (aging effect).
- Impedansi Kabel Coaxial Tidak Stabil: Ketidakstabilan arus daya ini juga merambat dan merusak nilai impedansi kabel coaxial untuk jalur video, menghasilkan gangguan visual berupa bayangan (ghosting) pada rekaman.
Degradasi Elco dan Efek ESR (Equivalent Series Resistance) pada Switching Regulator
Di dalam setiap unit unit penyearah AC to DC (SMPS), komponen yang paling rentan mengalami kerusakan adalah Kapasitor Elektrolit atau biasa disebut Elco. Elco berfungsi menyaring riak arus AC (ripple voltage) menjadi arus DC yang halus dan stabil untuk disalurkan ke kamera kamu.
Musuh utama elco adalah suhu operasional internal yang tinggi di dalam casing power supply. Ketika suhu internal menembus batas kritis, cairan elektrolit di dalam elco perlahan menguap melalui seal karetnya. Fenomena ini memicu kondisi yang dikenal sebagai kenaikan Equivalent Series Resistance (ESR).
Sebagai analogi praktis, bayangkan ESR seperti karat yang menyumbat filter air. Saat terjadi degradasi elco power supply, nilai ESR yang melonjak akan menurunkan kemampuan kapasitor dalam meredam riak arus. Akibatnya, arus DC yang keluar tidak lagi murni rata, melainkan bercampur dengan riak frekuensi tinggi (high ripple current). Riak liar inilah yang langsung menghantam sirkuit sensor gambar kamera CCTV, menyebabkan distorsi warna, garis-garis bergelombang pada layar monitor, hingga kerusakan total pada modul chip DSP (Digital Signal Processor) kamera.
Biofilm Organik dan Kebocoran Arus pada Terminal Box (Aspek Biologi Lingkungan)
Kegagalan kelistrikan juga kerap dipicu oleh interaksi biologi lingkungan di sekitar area penempatan panel daya. Pada kondisi Kelembapan Relatif (Relative Humidity) di atas 80%, debu-debu halus yang menempel pada terminal sekrup kuningan di dalam Power Distribution Box akan menyerap uap air dari udara sekitar.
Kombinasi antara debu organik, kelembapan mikro, dan panas dari arus listrik menciptakan habitat ideal bagi pertumbuhan mikroorganisme seperti spora kapang. Spora ini tumbuh membentuk lapisan tipis mikroskopis yang bersifat konduktif (biofilm organik). Keberadaan lapisan basah organik ini memicu fenomena kebocoran arus listrik akibat kelembapan di antara kutub positif (+) dan negatif (-) pada terminal block.
Secara kasat mata, kebocoran mikro ini tidak langsung memutus sekring pelindung, namun secara konstan menguras arus listrik (leakage current) dan menciptakan jalur karbonisasi arus (arc tracking). Jika dibiarkan tanpa perawatan berkala oleh teknisi yang memahami sanitasi kelistrikan, jalur karbon ini lambat laun akan memicu korsleting busur api yang berujung pada kebakaran hebat pada panel kontrol kamu.
Untuk mengantisipasi ancaman degradasi material yang rumit ini, instalasi sistem kelistrikan CCTV tidak boleh dilakukan secara asal-asalan. Dibutuhkan ketelitian dalam pemilihan material isolasi, perhitungan load-degrading, serta penataan sirkuit yang kedap dari gangguan biologi lingkungan. Serahkan konfigurasi kritis ini kepada tim ahli dari Home Steril untuk memastikan seluruh infrastruktur kelistrikan pengawasan kamu dirancang secara ilmiah demi ketahanan jangka panjang tanpa risiko kegagalan daya.
FAQ (Frequently Asked Questions)
1. Apa perbedaan antara Power Supply CCTV jenis Switching dan Adaptor CCTV?
Sirkuit jaring pusat (Switching) dirancang terintegrasi di dalam satu Power Distribution Box untuk menyuplai beberapa kamera sekaligus secara terpusat. Sementara itu, adaptor individu bekerja secara desentralisasi, di mana satu modul adaptor dicolokkan ke stopkontak AC terdekat hanya untuk menghidupkan satu unit kamera saja.2. Mengapa penting untuk memperhitungkan margin keamanan saat menghitung kebutuhan amper?
Menambahkan cadangan toleransi beban (margin 20-30%) sangat krusial guna mengimbangi penurunan Efisiensi Switching seiring waktu, mencegah sirkuit cepat panas, serta mengantisipasi lonjakan beban daya mendadak saat lampu malam inframerah aktif serentak demi menjaga kestabilan listrik.3. Apa saja efek dari Power Supply CCTV yang kurang amper?
Kekurangan arus (Amper) akan memicu terjadinya Tegangan Drop (Voltage Drop). Dampak kasat matanya meliputi gambar rekaman CCTV bergoyang, bergaris-garis, hilangnya warna di malam hari, kamera sering melakukan restart sendiri secara acak, hingga modul adaptor yang meleleh akibat kepanasan.4. Bagaimana Cara memilih power supply CCTV yang awet?
Carilah penyuplai daya tipe switching yang dilengkapi sertifikasi keamanan kelistrikan, sirkuit proteksi arus pendek, bodi logam berpori untuk kelancaran pembuangan panas, serta pastikan kapasitas arusnya sudah dihitung dengan margin toleransi minimal 20%.5. Bisakah saya menggunakan Adaptor CCTV biasa untuk Power Supply CCTV saya?
Bisa, sepanjang adaptor tersebut mengeluarkan arus searah (DC) murni berspesifikasi tegangan 12V dan kapasitas arusnya (Amper) memenuhi atau melebihi konsumsi maksimal dari kamera yang akan disuplai.6. Apa yang dimaksud dengan "jaring" pada Power Supply CCTV?
Istilah "jaring" merujuk pada fisik penutup pelat besi aluminium berlubang-lubang yang berfungsi sebagai wadah pembuangan panas dari modul AC to DC Converter pusat yang membagi keluaran arus ke beberapa terminal sekring pengaman.7. Kapan saya harus khawatir tentang drop voltase?
kamu harus mewaspadai risiko penyusutan tegangan ini apabila panjang bentangan kabel dari modul penyuplai daya menuju posisi kamera sudah melebihi jarak 25-30 meter, terutama bila kamu menggunakan jenis kabel tipis dengan inti tembaga campuran (CCA).Hubungi kami untuk konsultasi gratis dan pemesanan layanan jasa pasang CCTV di Home Steril.
Disclaimer: Isi artikel ini bertujuan memberikan edukasi umum seputar Cara Menghitung Kebutuhan Power Supply CCTV (Sentral/Adaptor). Untuk mendapatkan solusi, estimasi biaya, dan rekomendasi yang benar-benar sesuai dengan kebutuhanmu, lakukan konsultasi langsung dengan tim profesional kami.
